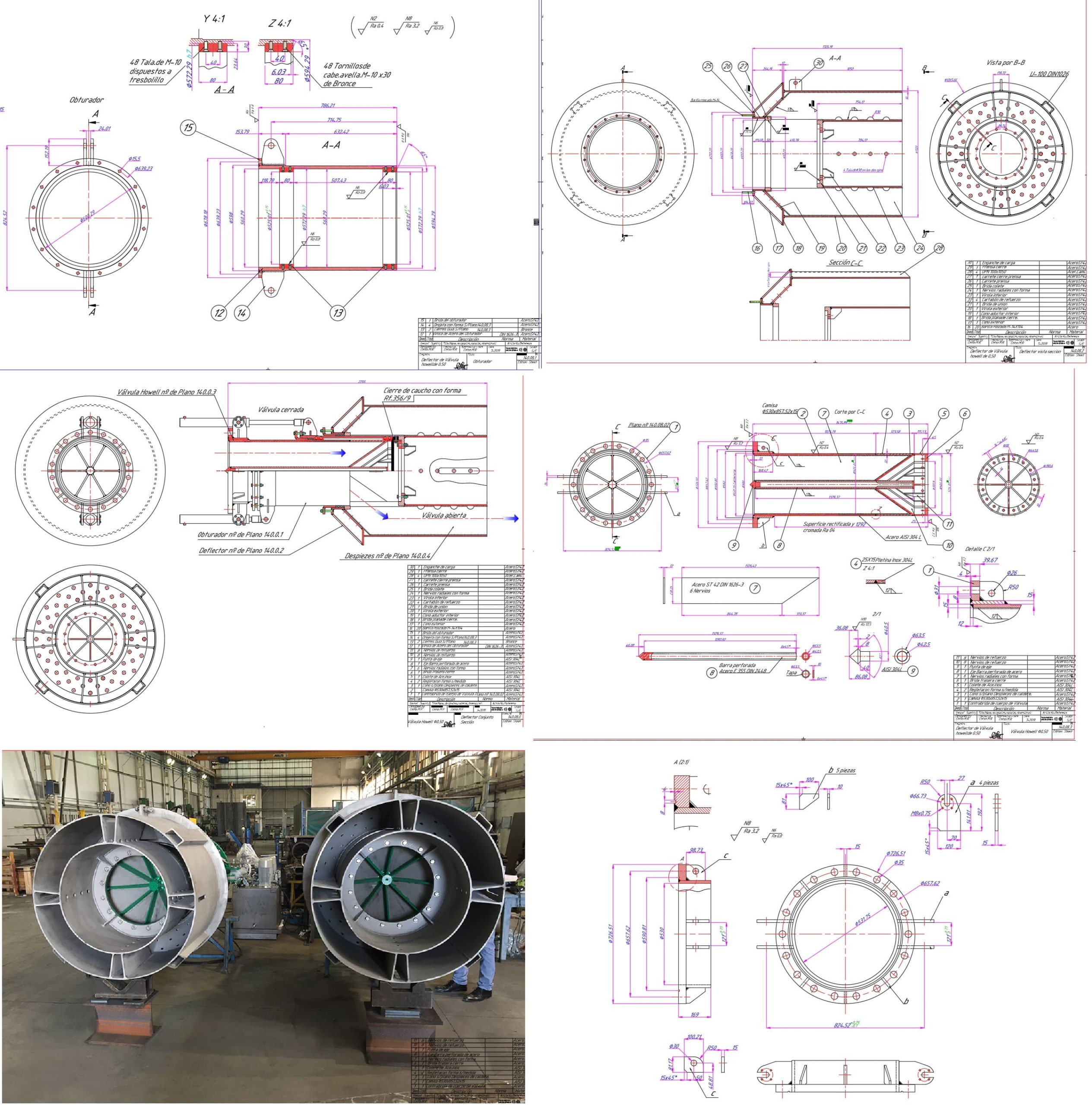

Plano técnico de una Válvula Howell‑Bunger (chorro hueco) con deflector para obras hidráulicas y plantas de agua.
Incluye vistas en planta y alzado, cortes A‑A/B‑B/C‑C, detalles ampliados 2:1 y estados abierta/cerrada, además de obturador, camisa y deflector.
Contiene cotas completas, roscas, especificación de materiales (acero al carbono y AISI 304L), tolerancias y rugosidad Ra, con conjunto numerado y despieces de tornillería. Archivo DWG organizado por capas, ideal para diseño, fabricación y mantenimiento de equipos hidráulicos.
- Formato DWG
- Tamaño del archivo 10.47 MB
