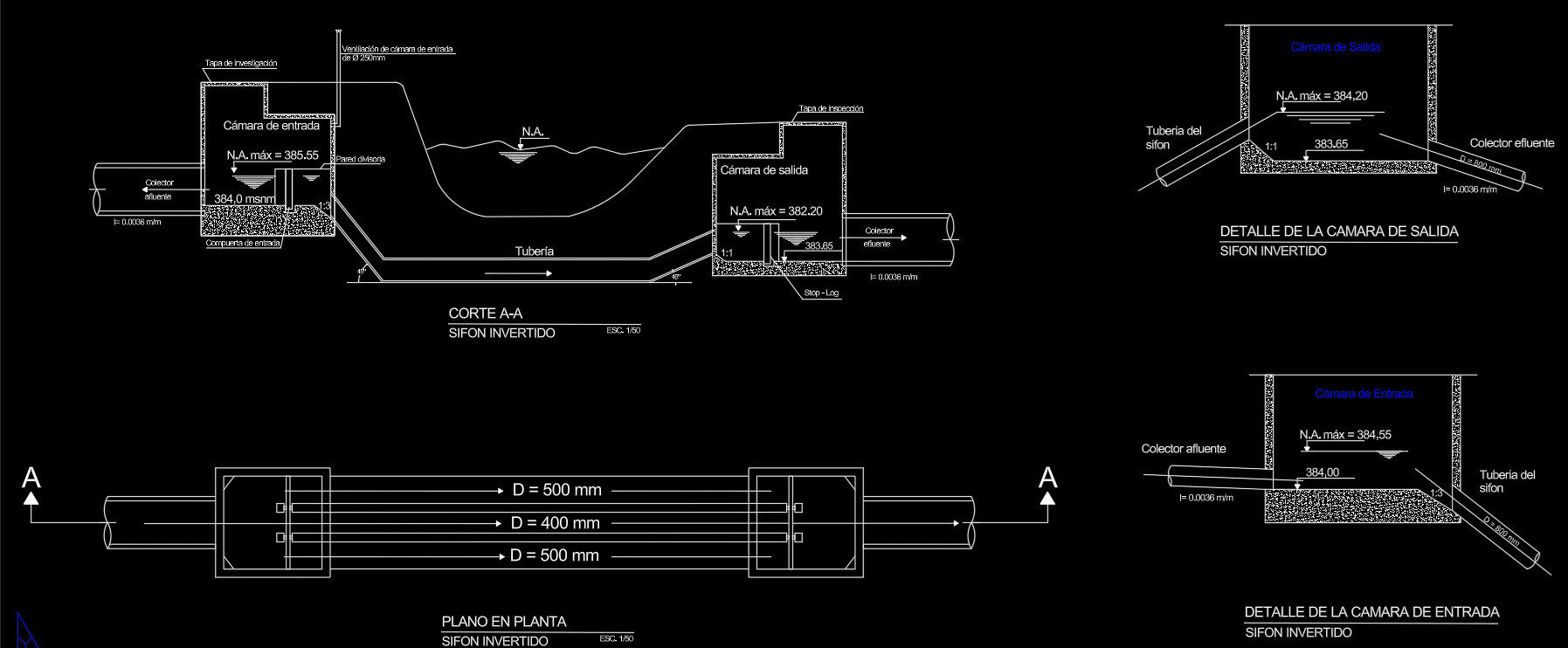

Detalle constructivo completo de un sifón invertido tricelular para colectores sanitarios, con dos conductos Ø500 mm y uno Ø400 mm. Incluye planta y corte A-A, niveles de agua, pendientes y flechas de flujo, más los detalles de las cámaras de entrada y salida con compuertas/stop-log y ventilación. Ideal para cruces bajo ríos o depresiones en proyectos de saneamiento urbano e industrial.
- Formato DWG
- Tamaño del archivo 188.29 KB
