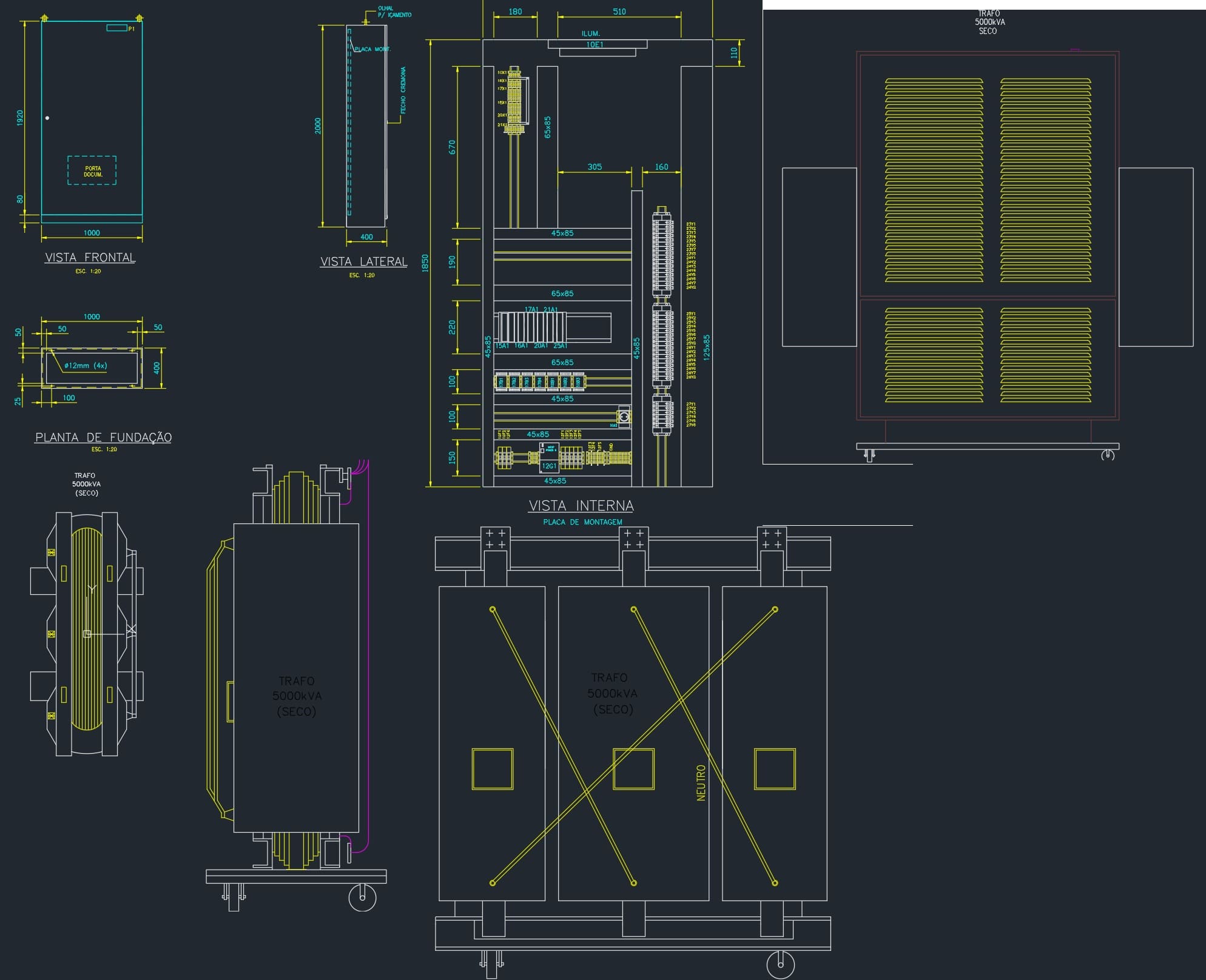

Bloque en DWG de planos eléctrico 2000x1000 (profundidad 400 mm) con vistas en alzado, lateral y planta de fundación, más vista interna de la placa de montaje.
Incluye cotas completas, disposición de rieles DIN (45x85 y 65x85), borneras y equipos modulares, además de plantilla de anclaje con perforaciones Ø12 mm (4x).
Ideal para proyectos industriales, cuartos eléctricos y salas de máquinas que requieran documentar gabinetes de potencia y control con precisión.
- Formato DWG
- Tamaño del archivo 881.62 KB
