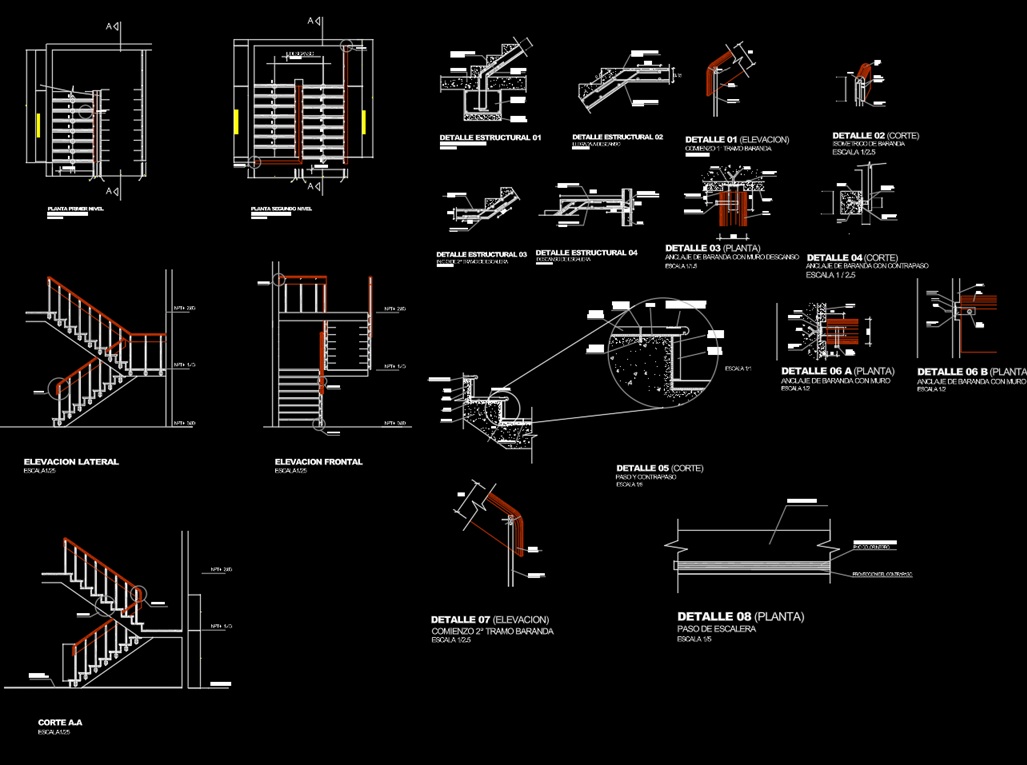

Plano técnico de una escalera de tres niveles con representación en planta, cortes y elevaciones frontal y lateral. Incluye la configuración de los tramos, descansos, peldaños y encuentros estructurales.
El archivo desarrolla detalles ampliados de los anclajes de barandas y cantoneras de aluminio, además de pasamanos, arranques y uniones con muros. Ideal para documentar escaleras de concreto en proyectos arquitectónicos y constructivos.
- Formato DWG
- Tamaño del archivo 334.36 KB
