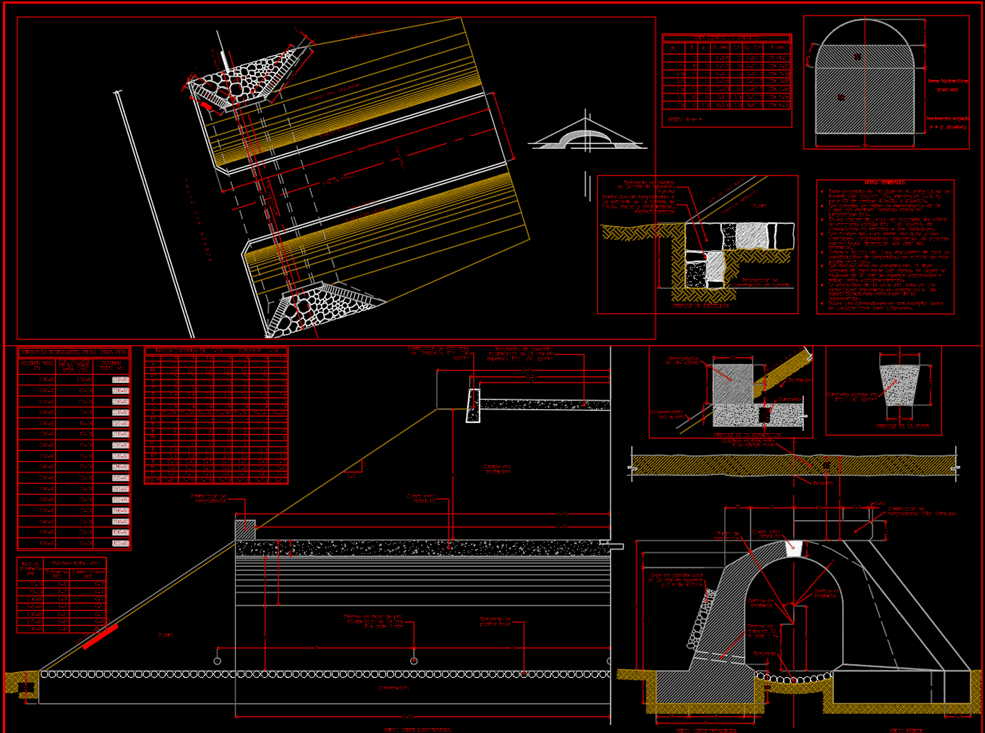

Plano ejecutivo de alcantarilla tipo bóveda para pasos hidráulicos en carreteras y caminos rurales. Contiene planta general con ejes y cotas, perfil longitudinal, secciones transversales y cuadro de dimensiones hidráulicas para seleccionar el claro y la altura útil.
Incluye detalles constructivos de cabezales, aletas, losa de cimentación, rellenos y protección con enrocado, además de notas técnicas y especificaciones de materiales. Ideal para proyectos de drenaje vial, presupuestos y documentación de obra.
- Formato DWG
- Tamaño del archivo 1.06 MB
